多通道测量系统 ZET 037
多通道测量系统 ZET 037
1. 系统介绍
“ZET 037 多通道测量系统”是一款通用模块化工具，它是一款基于通用外壳和测量模块的复合设备。一个模块的最大输入通道数为4。因此，一套多通道ZET 037系统可以扩展到56个测量通道，并且通过添加注册单元，系统本身可以使用多达1000个通道。
“ZET 037 多通道测量系统”中包含的测量模块允许用户组织一个同时覆盖多个测量区域的多功能综合体，例如：
l 电量测量（直流和交流电压）；
l 振动声学测量（配有振动传感器：空气和水环境中的振动、声学噪声、声压）；
l 频率测量；
l 机械量的测量（配有应变仪：力、扭矩、变形）；
l 热测量（配有测温传感器和压力传感器：温度、压力）。
2. 技术参数
一般系统特性 | |
整体尺寸 | 450×256×133 mm |
电源电压 | +10 ~ 26 伏 |
功耗（12V 时） | 60瓦 |
使用 MCTS* 协议同步注册块 | 同步误差 - 小于 10 ns |
用于测量由外部控制系统生成的 COLA** 格式（恒定幅度信号）的当前扫描频率信号的输入通道数 | 至少 1 个通道 |
到操作员工作场所的数据传输接口速度 | 至少 1 Gbit/s |
ADC 分辨率（Sigma-Delta） | 至少 24 位 |
输入通道频率高达 2 kHz 时相位失步 | 不超过0.5% |
保护测量通道免受过载影响 | 不低于40V |
最大模拟测量模块数量 | 14 |
界面 | 以太网（1 Gbps） |
工作温度范围 | +5 °C … +45 °C |
ZET 037A - 模拟测量模块 | |
直流电压测量范围 | ±10V |
测量交流电压的最大幅度 | 10V |
主要减少测量误差： 直流电压 交流电压 | 不大于±0.06% 不大于±0.10% |
支持的传感器类型 | 电压 ICP(IEPE) 应变片1/4电桥 |
工作频率范围 | 直流分量，0 Hz至 160,000 Hz |

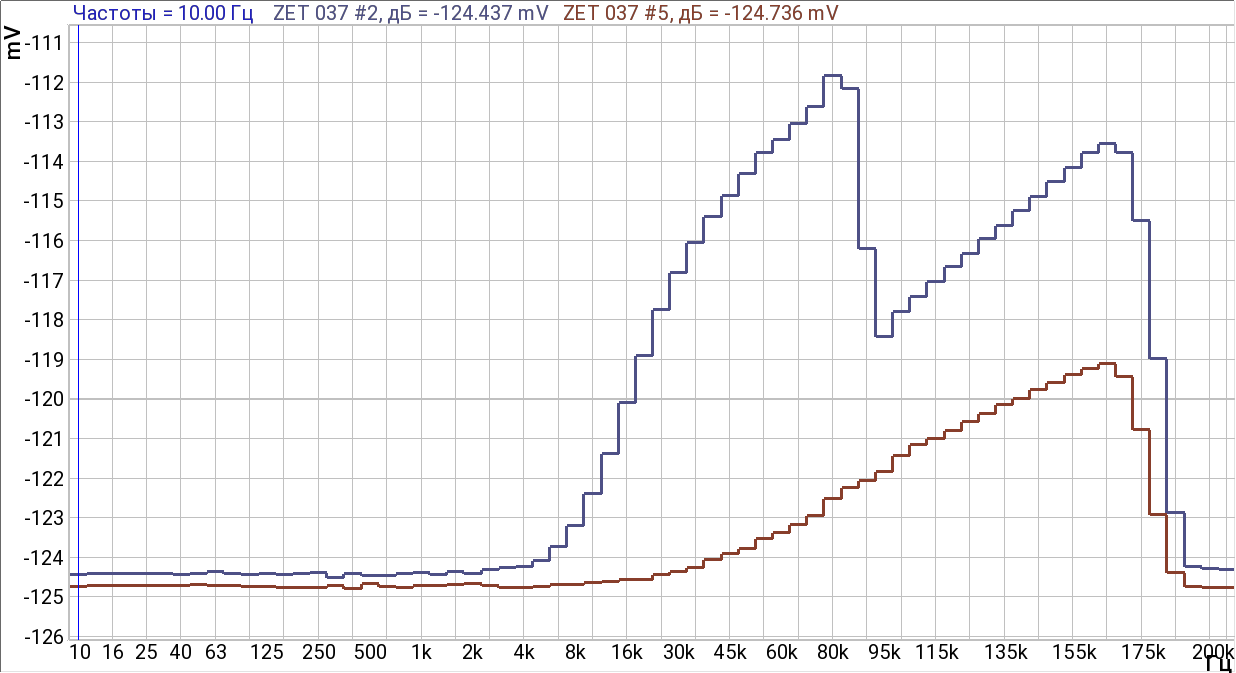

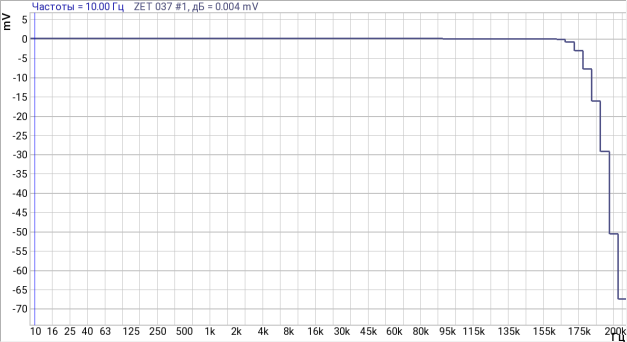

频率子范围内的频率响应不均匀性 0.1 ~ 90 kHz 90 ~ 120 kHz 120 ~ 160 kHz |
0.05分贝 0.1分贝 0.3分贝 |
ADC位数 | 24 |
每个通道的最大采样率 | 不低于400kHz |
分析信号的频率范围： 倍频程分析模式 1/3 倍频程分析模式 |
1 至 64000 Hz 1 至 125000 Hz |

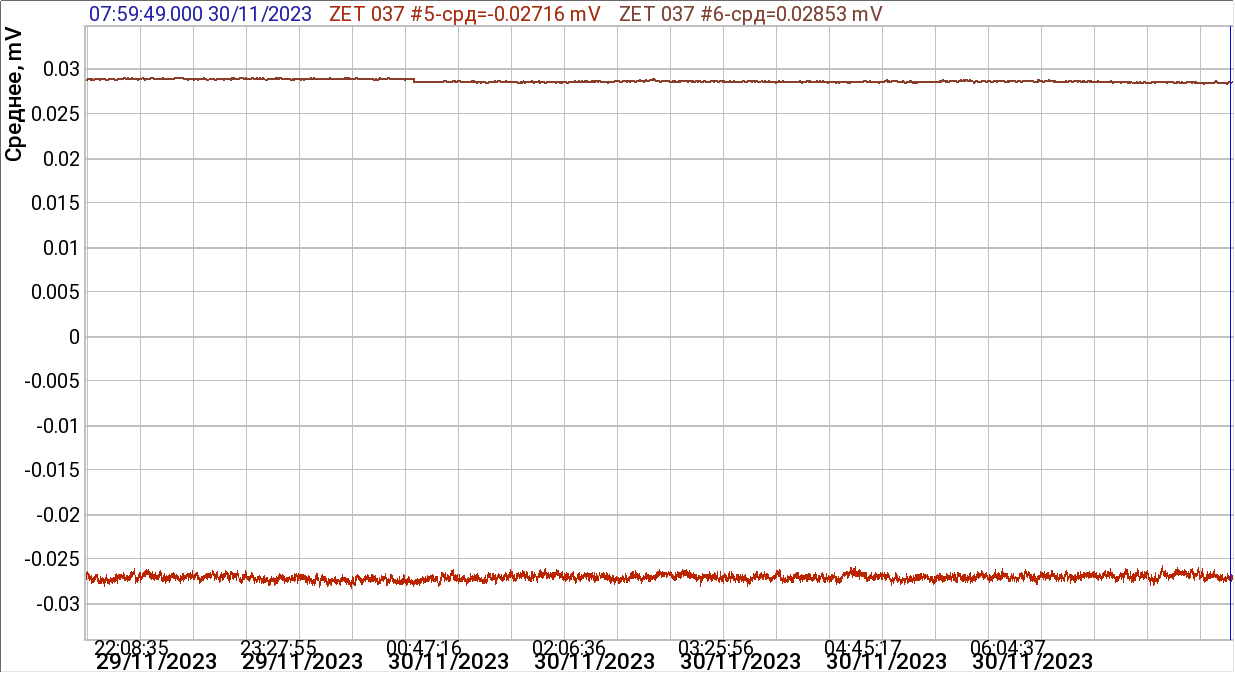

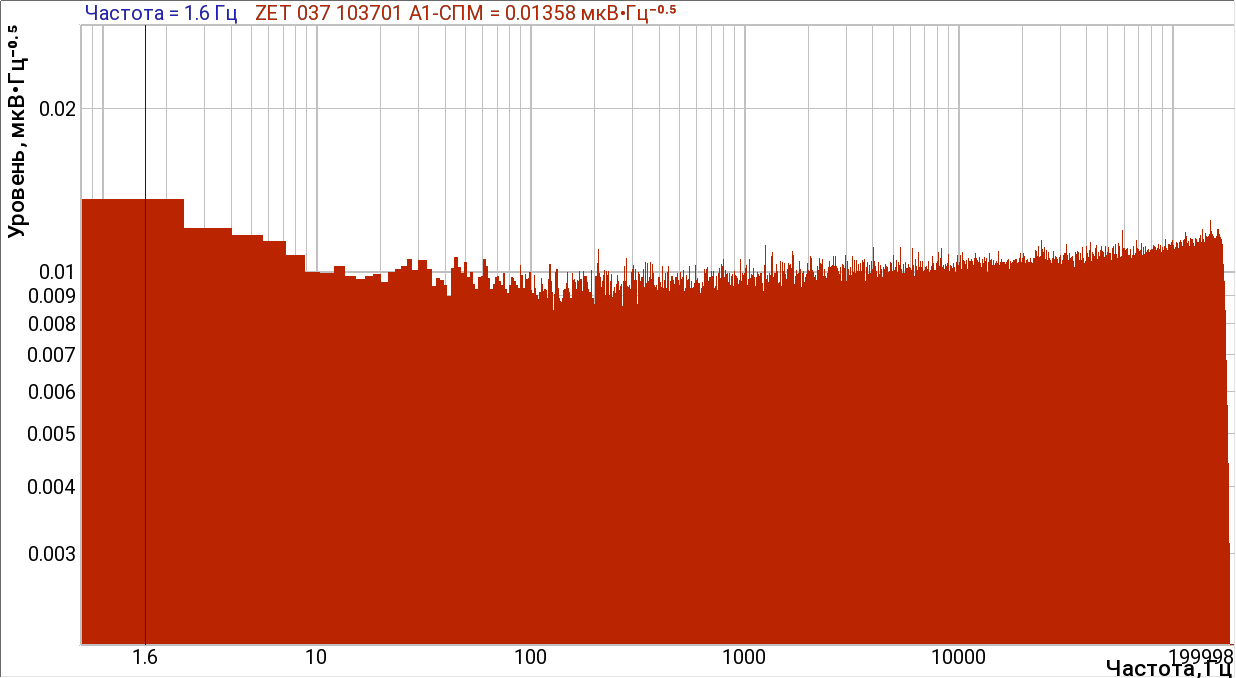

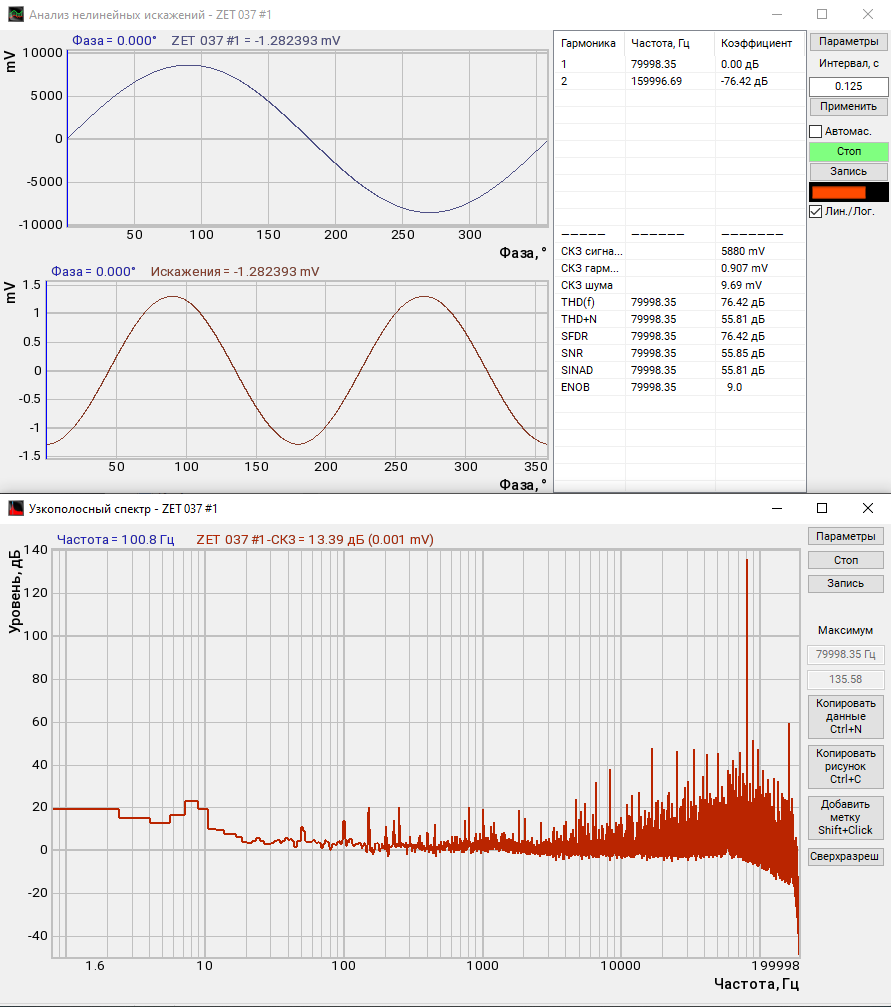

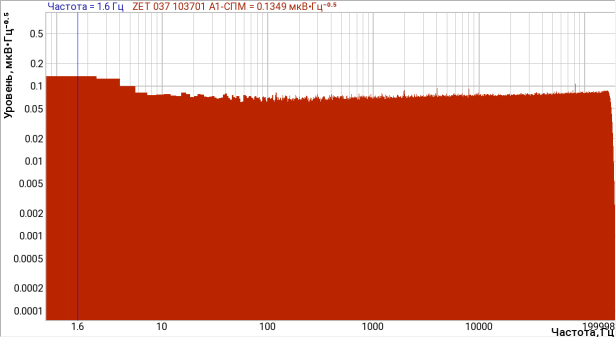

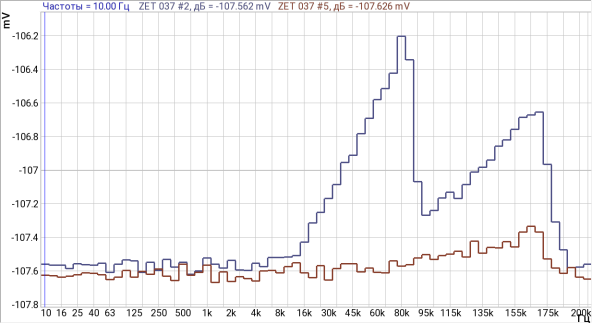

采样频率为 400 kHz 和 KU1 时的内部噪声水平 | 35微伏 |
采样频率为 400 kHz 和 KU30 时的内部噪声水平 | 4.5微伏 |
可编程增益 | 1;三十 |
输入阻抗 | 1兆欧 |
自检能力 | 是 |
测量通道数 | 4 |
*MCTS（多通道时间同步）协议用于确保多通道系统块之间的同步测量。
**恒定输出电平幅度是输出电平的恒定幅度，是恒定电压的正弦波，其频率对应于正弦波测试时控制信号的频率。
3. 工作原理

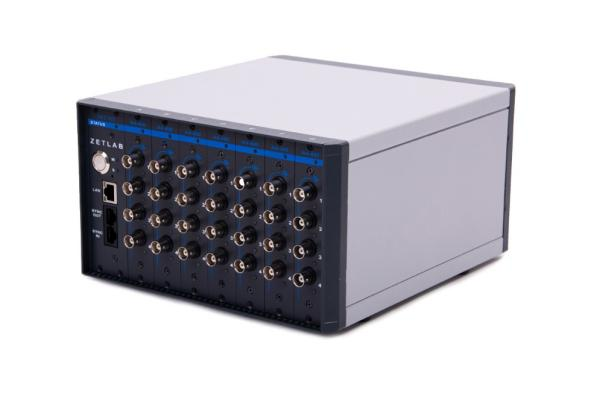

“ZET 037多通道测量系统”由主体和模块组成，用户可以根据测量类型选择对其进行修改。启用 ICP 时，系统可以监控通道的完整性，防止出现断路或短路。该系统还可以支持 ICP 和 TEDS 传感器。
这些模块安装在外壳内，能够连接和测量各种类型初级转换器的信号参数。

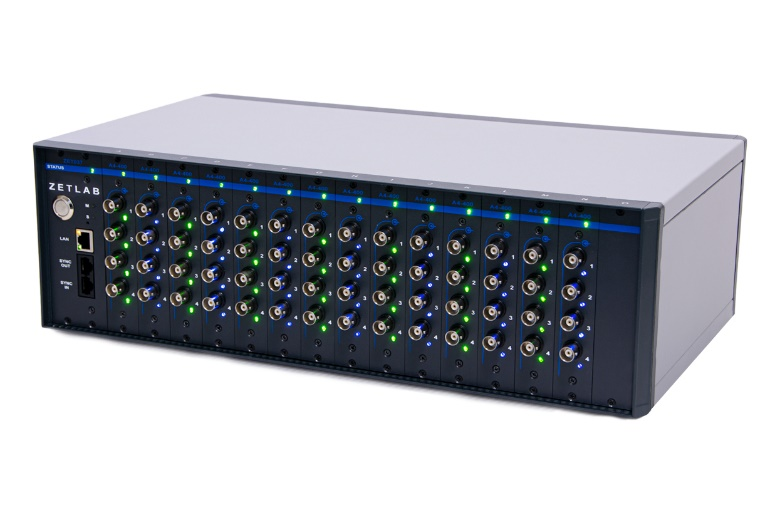

“ZET 037 多通道测量系统”的外壳安装在 19 英寸机架中。可以将多个系统相互组合和同步，这样用户就可以在必要时增加测量通道的数量。
操作模式的配置、测量信息的注册和处理是通过安装在外部计算机上的专用ZETLAB软件来执行的。该软件具有方便直观的界面，可以以用户方便的任何形式（图形或数字）将测量结果输出到外部设备。
4. 系统组成
“多通道测量系统 ZET 037”组成如下：
l 平台ZET 037；
l 数据采集控制器 ZET 037A 1 至 14 件。 （数量和修改量在订购时单独确定）；
l 以太网电缆;
l 50欧姆插头；
l ZETKEY 上的ZETLAB ANALIZ软件 ；
l 一套操作文档。
5. 应用场景
1) 多通道数据采集器；
2) 可以采集力、扭矩、变形、压力、噪声、振动、机械量、热测量、电信号等动态数据；
3) 频率：400KHZ以上。
