1. 系统介绍

“MIC 170压力扫描阀”是用于测量干燥非腐蚀性气体的绝对压力/相对压力的多通道静压测量系统，其主要应用领域包括旋转机械试验、航空发动机/燃气轮机/风洞试验、机载测量系统等。该压力扫描阀能够在温度、湿度、振动和外部污染的不利影响下正常运行，提供准确、稳定和高性能的气体压力测量。

2. 技术参数

规格
测量通道数	16
气动连接器类型	压缩配件（可选安装快速接头）
采样频率，Hz/通道	1~500
测量分辨率，测量范围的%	±0.003
温度误差，测量范围的%/℃	±0.002
压差测量范围，kPa	35；104；207；345 ；690
测量误差，测量范围的%	±0.05
测量和工艺通道气动连接直径，“（mm）	1/8 ；可选1/16
最大吹扫压力，kPa	1000
电源电压，V	18~36
工作温度范围，℃	-30~+50
重量，公斤	3.4
尺寸，毫米	241×89×89

3. 系统特点

为了校正传感器零值、跨度、线性度和热误差，使用内置存储设备（闪存驱动器）中存储的数据。闪存驱动器不仅存储校准数据，还存储传感器识别信息，例如传感器序列号、工作压力范围、工厂校准日期和上次用户校准设置。零位和量程可以根据控制计算机的要求进行平衡，几乎消除了传感器零位偏移引起错误的可能性。

该设备可以放置在靠近测量对象的位置，并在各种气候条件下使用，包括存在降水的情况。抗振动和噪音。“MIC-170压力扫描阀”具有自测试、自校准和自动清除通道冷凝水的功能。每个压力传感器在结构上都与单独的存储设备和温度传感器组合成模块化元件，无需额外设置即可快速更换。“MIC-170压力扫描阀”提供数据采集软件，并拥有下述功能：

l 通过以太网进行数据传输；

l 数据同步符合 IRIG-B 标准；

l 外壳防尘防水（外壳防护等级IP65）；

l 提供一套配件（隔振器、压接配件扳手）。

压力扫描阀 MIC-170

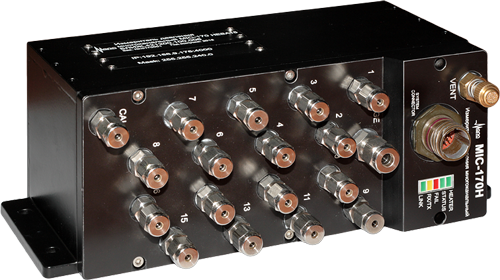

机载压力扫描阀 MIC-170H
